                                                                                                 COOLING SYSTEM

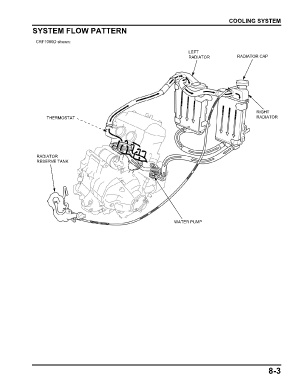

               SYSTEM FLOW PATTERN

                CRF1000D shown:

                                                                                LEFT
                                                                                RADIATOR            RADIATOR CAP













                                                                                                            RIGHT
                     THERMOSTAT                                                                             RADIATOR








                RADIATOR
                RESERVE TANK













                                                                          WATER PUMP
