                                                                                           LUBRICATION SYSTEM

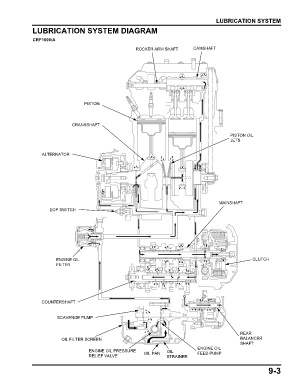

               LUBRICATION SYSTEM DIAGRAM

               CRF1000/A
                                                          ROCKER ARM SHAFT        CAMSHAFT












                                    PISTON




                               CRANKSHAFT

                                                                                                 PISTON OIL
                                                                                                 JETS


                   ALTERNATOR










                                                                                             MAINSHAFT
                      EOP SWITCH











                         ENGINE OIL                                                                        CLUTCH
                         FILTER








                  COUNTERSHAFT


                         SCAVENGE PUMP


                                                                                                     REAR
                           OIL FILTER SCREEN                                                         BALANCER
                                                                                                     SHAFT
                                                                                    ENGINE OIL
                                      ENGINE OIL PRESSURE              OIL          FEED PUMP
                                      RELIEF VALVE           OIL PAN   STRAINER

                                                                                                                 9-3
