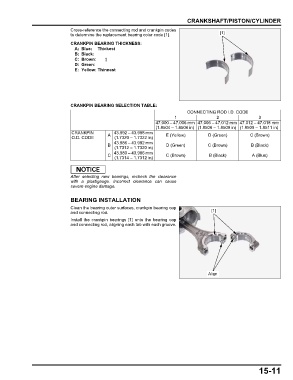

                                                                               CRANKSHAFT/PISTON/CYLINDER
                               Cross-reference the connecting rod and crankpin codes
                               to determine the replacement bearing color code [1].          [1]

                               CRANKPIN BEARING THICKNESS:
                                A: Blue:  Thickest
                                B: Black:
                                C: Brown:
                                D: Green:
                                E: Yellow: Thinnest







                               CRANKPIN BEARING SELECTION TABLE:
                                                                               CONNECTING ROD I.D. CODE
                                                                          1                 2                3
                                                                  47.000 – 47.006 mm  47.006 – 47.012 mm  47.012 – 47.018 mm
                                                                  (1.8504 – 1.8506 in) (1.8506 – 1.8509 in) (1.8509 – 1.8511 in)
                               CRANKPIN       A  43.992 – 43.998 mm   E (Yellow)        D (Green)         C (Brown)
                               O.D. CODE         (1.7320 – 1.7322 in)
                                                 43.986 – 43.992 mm
                                              B                       D (Green)         C (Brown)         B (Black)
                                                 (1.7312 – 1.7320 in)
                                                 43.980 – 43.986 mm
                                              C                       C (Brown)         B (Black)         A (Blue)
                                                 (1.7314 – 1.7312 in)

                               After  selecting new bearings, recheck  the clearance
                               with  a plastigauge. Incorrect  clearance can  cause
                               severe engine damage.

                               BEARING INSTALLATION

                               Clean the bearing outer surfaces, crankpin bearing cap
                               and connecting rod.                                       [1]
                               Install  the  crankpin bearings [1] onto the  bearing  cap
                               and connecting rod, aligning each tab with each groove.











                                                                                        Align






















                                                                                                             15-11
