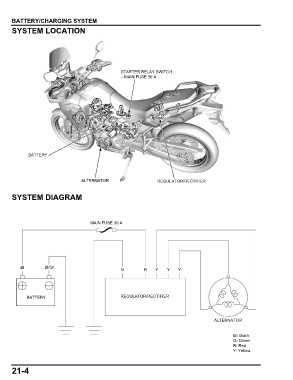

      BATTERY/CHARGING SYSTEM
      SYSTEM LOCATION









                                                    STARTER RELAY SWITCH
                                                    – MAIN FUSE 30 A



















             BATTERY




                                   ALTERNATOR                      REGULATOR/RECTIFIER


      SYSTEM DIAGRAM






                                       MAIN FUSE 30 A









          Bl        Bl/Gr
                                                    G        R    Y    Y   Y





            BATTERY                                REGULATOR/RECTIFIER




                                                                                           ALTERNATOR


                                                                                                  Bl: Black
                                                                                                  G: Green
                                                                                                  R: Red
                                                                                                  Y: Yellow


      21-4
