                                                                                              ELECTRIC STARTER

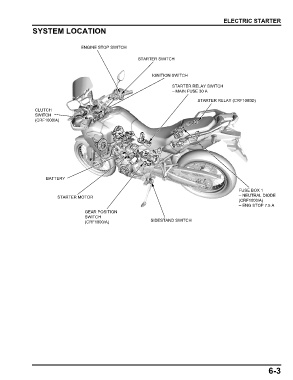

               SYSTEM LOCATION



                                   ENGINE STOP SWITCH

                                                           STARTER SWITCH


                                                                 IGNITION SWITCH

                                                                         STARTER RELAY SWITCH
                                                                         – MAIN FUSE 30 A

                                                                                    STARTER RELAY (CRF1000D)
                CLUTCH
                SWITCH
                (CRF1000/A)













                    BATTERY

                                                                                                     FUSE BOX 1
                         STARTER MOTOR                                                               – NEUTRAL DIODE
                                                                                                     (CRF1000/A)
                                                                                                     – ENG STOP 7.5 A
                                    GEAR POSITION
                                    SWITCH
                                    (CRF1000/A)                 SIDESTAND SWITCH




































                                                                                                                 6-3
